又叫ESD、ESD保護二極管、ESD二極管、ESD靜電二極管、防靜電二極管、瞬態電壓抑製二極管陣列（TVS Array）等，ESD英文稱：Electrostatic Discharge即“靜電放電”的意思，縮寫簡稱：ESD；采用半導體材料、晶粒、金屬、樹脂封裝成型。而且ESD靜電保護器件是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）和電磁效應（如電磁幹擾）等的學科。

而深圳Raybet雷竞技雷电竞官网代理的ESD靜電保護器件主要由TVS ARRAY組成，經過多個TVS晶粒或二極管采用不同的布局設計成具有特點功能的單路或多路的ESD靜電保護器件及不同封裝而成的器件，其優點體積小、結電容低、反應速度快。其品牌可選型“碩凱”“薩瑞微”等國內知名品牌，其常用封裝可選DFN0603-2 、DFN1006-2/3 、DFN2020、SOD-923 、SOD-523 、DFN1616、SOD-323 、SOD-123 、DFN2626、SOT-523 、SOT-23 、DFN3020、SOT23-6 、SOT-363 、DFN2010、SOP-8 、DNF2020 、SOT-536、DFN2510 、DFN2116等等，如需要ESD靜電保護器件等產品請留言聯係或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。那麽下麵小編大致介紹其中一款品牌及封裝係列的ESD靜電保護器件參數規格如下。

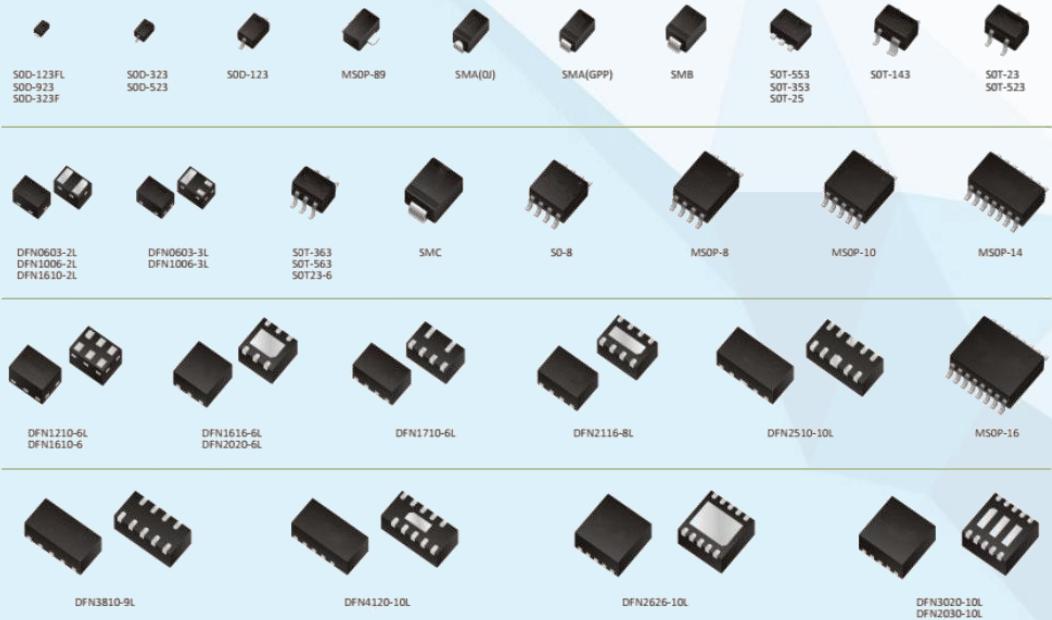

我司主營常用的TVS/ESD靜電保護器封裝產品詳情圖如下
esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd

ESD靜電保護器-DFN1006係列-單路-薩瑞微大致參數選型表如下

P/N	Configuration	VRWM	IR@ VRWM	VBR	Vc@1A 8/20uS	Ipp@ 8/20uS	Cj	Ppp
P/N	Configuration	（V） Max	（uA） Max	（V） Min	（V） Max	（A） Max	（pF） Max	（W） Max
SES3311P1		3.3	0.5	4.8	7	27	150	300
SES0511P1		5	0.5	6	7	22	160	300
SEN0511P1		5	0.2	6	7	6	50	70
SEH0511P1		5	0.5	5.6	10	3.5	1.0	35
SEN0711P1		7	0.2	7.5	10	18	160	250
SEN1211P1		12	0.2	13.3	16	13	55	300
SEN1511P1		15	0.1	16	20	15	100	450
SEN2411P1		24	0.1	27	33	5	40	220

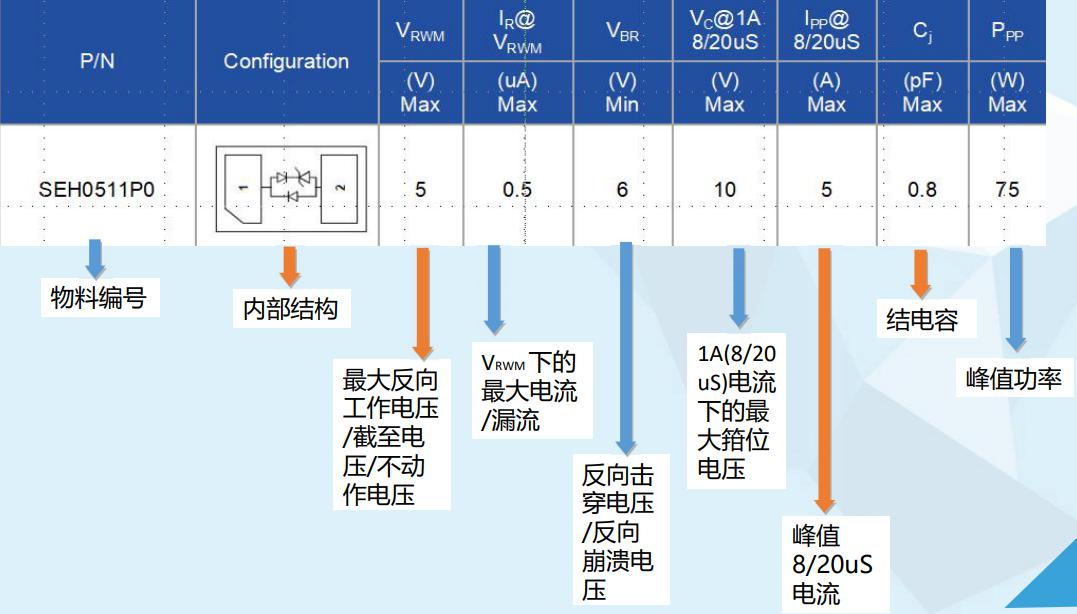

ESD靜電保護器參數識別圖如下
esd保護二極管、esd二極管、esd靜電二極管、防靜電二極管、深圳esd

ESD靜電保護器特性
封裝形式多樣化；
低電容，最低可達到零點幾皮法；
快速響應時間：通常小於1.0PS；
體積小，小型化器件，節約PCB空間；
工作電壓可以根據IC的工作電壓設計，比如：2.8V、3.3V、5V、12V、15V等等；
靈活度高，可以根據應用需求設計電容、封裝形式、浪湧承受能力等參數；

ESD靜電保護器選型注意事項
（1）ESD一般用於各類通信端口靜電防護，在一些高速數據線路，比如USB3.0、HDMI、IEEE1394等接口，ESD靜電保護二極管的結電容應盡量選擇小的，以避免影響通信質量；
（2）ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD，雙極性的信號要選擇雙向的ESD；
（3）如不清楚具體選擇什麽型號的ESD靜電二極管做靜電防護，可聯係我司專業工程師根據產品幫助你選型；

ESD靜電保護器應用
ESD靜電保護器被廣泛應用於HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和IEEE1394接口、GPS係統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。

以上內容主要介紹ESD靜電保護器介紹、ESD靜電保護器常用封裝、ESD靜電保護器部分參數、ESD靜電保護器特性、ESD靜電保護器選型注意事項、ESD靜電保護器應用等，如需要ESD靜電保護器件，請留言聯係或撥打：0755-28100016；海量TVS/ESD靜電保護器件現貨，歡迎拿樣測試。
