原標題：ntc熱敏電阻的特性
是指具有負溫度係數的熱敏電阻。是使用單一高純度材料、接近理論密度結構的高性能陶瓷。因此，在實現小型化的同時，還具有電阻值、溫度特性波動小、對各種溫度變化響應快的特點，可以進行高靈敏度、高精度的檢測。而我司更是提供ntc熱敏電阻產品的供應商，其特性的小型化、高可靠性等可滿足廣大客戶群體的應用領域。那NTC熱敏電阻特性有哪些？NTC熱敏電阻主要特性有溫度係數特性、散熱係數特性、最大功率特性、容許運行功率特性、對應環境溫度變化的熱響應時間常數特性等五大特性。下麵小編根據這五大NTC熱敏電阻特性去釋義講解如下。

一、溫度係數特性
電阻溫度係數(α)是指在任意溫度下溫度變化1°C(k)時的零負荷電阻變化率。電阻溫度係數(α)與b值的關係，可以將式1微分開。
ntc熱敏電阻的特性

這裏α前的負號(-)表示當溫度升高時，零負載電阻降低。

二、散熱係數特性
散熱係數(δ)是指在熱平衡狀態下，熱敏電元件通過自身發熱使其溫度上升1°C所需的電力。δ在熱平衡狀態下，熱敏電阻的溫度T1、環境溫度T2和消耗電力P的關係如下。
ntc熱敏電阻的特性

產品目錄記載值為下列測定條件下的典型值。
（1）25°C靜止空氣中。
（2）軸向引腳、經向引腳型在出廠狀態下測定。

三、最大功率特性
在額定環境溫度下，可連續負載運行的功率最大值。
個別產品規格書上可能記載為以往的名稱“額定功率”。
產品目錄記載值是以25°C為額定環境溫度、由下式計算出的值。
(式) 額定功率=散熱係數×（最高使用溫度－25）

四、容許運行功率特性
這是使用熱敏電阻進行溫度檢測或溫度補償時，自身發熱產生的溫度上升容許值所對應功率。
容許溫度上升t°C時，最大運行功率可由下式計算。
容許運行功率=t×散熱係數

五、對應環境溫度變化的熱響應時間常數特性
指在零負載狀態下，當熱敏電阻的環境溫度發生急劇變化時，熱敏電阻元件產生最初溫度與最終溫度兩者溫度差的63.2%的溫度變化所需的時間。
熱敏電阻的環境溫度從T1變為T2時，經過時間t與熱敏電阻的溫度T之間存在以下關係。
T= (T1-T2)exp(-t/τ)+T2
(T2-T1){1-exp(-t/τ)}+T1
常數τ稱熱響應時間常數。
上式中，若令t=τ時，則(T-T1)/(T2-T1)=0.632。
換言之，如上麵的定義所述，熱敏電阻產生初始溫度差63.2%的溫度變化所需的時間即為熱響應時間常數。

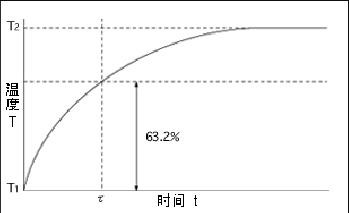

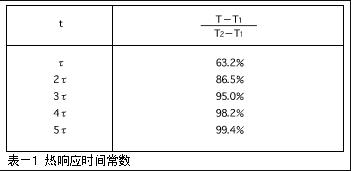

經過時間與熱敏電阻溫度變化率的關係如下圖表所示。
ntc熱敏電阻的特性

產品目錄記錄值為下列測定條件下的典型值。
（1）靜止空氣中環境溫度從50°C至25°C變化時，熱敏電阻的溫度變化至34.2°C所需時間。
（2）軸向引腳、徑向引腳型在出廠狀態下測定。
另外應注意，散熱係數、熱響應時間常數隨環境溫度、組裝條件而變化。

以上內容主要講解NTC熱敏電阻的主要特性釋義，如需要熱敏電阻相關產品請留言聯係或撥打：0755-28100016；海量熱敏電阻型號庫存，規格齊全，歡迎來谘詢價格或拿樣測試。
