瞬態抑製二極管電路圖詳解
Time 發布時間： 2021-06-29
Views 瀏覽次數： 2492 次
原標題：瞬態抑製二極管電路圖
隨著科技時代的發展，電子行業也成為了我們生活當中依賴的一部分，而目前很多行業都是離不開電子元器件，它受到了廣大製造生產商的認可與青睞，不管是在便攜電子消費產品、LED照明、汽車電子、通訊、信號路保護、軍事、航天航空導航係統，還是工業控製上所需要用到的各種電壓保護設備上，可以看出，它們愈來愈傾向精細化、微型化、集成化、高頻化，從而使得它們對於過壓保護、過流保護、浪湧抑製、靜電防護等電路保護方案提出了更科學、嚴格的要求。而TVS瞬態抑製二極管正是電路保護器件之一，那麽今天小編主要介紹TVS瞬態抑製二極管的工作原理及電路符號詳情圖分享如下。

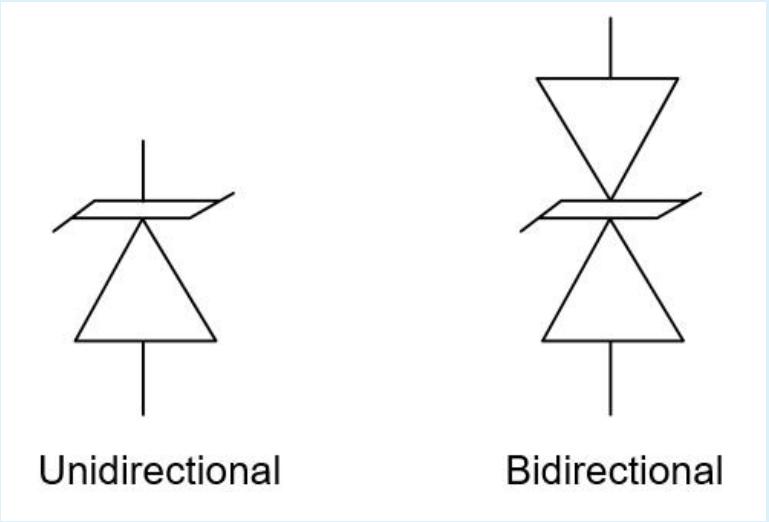

TVS瞬態抑製二極管標準電路符號圖如下
瞬態抑製二極管電路圖
瞬態抑製二極管電路圖

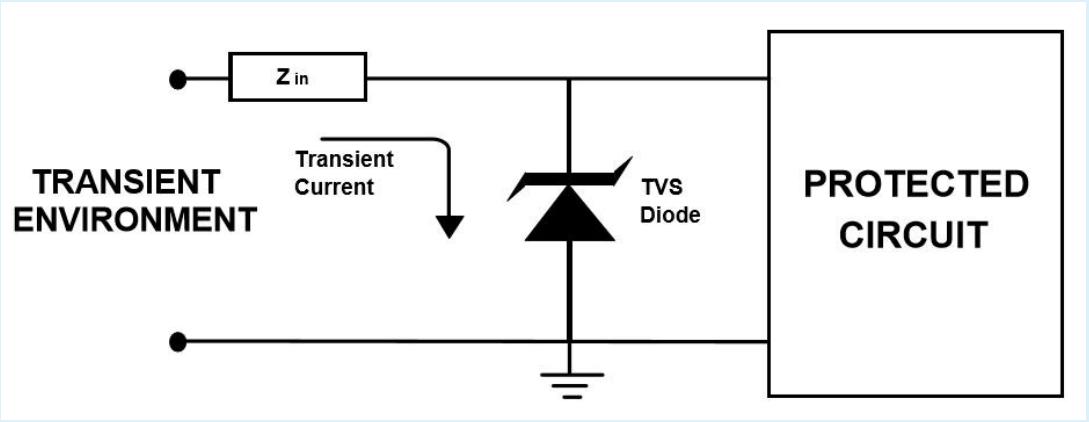

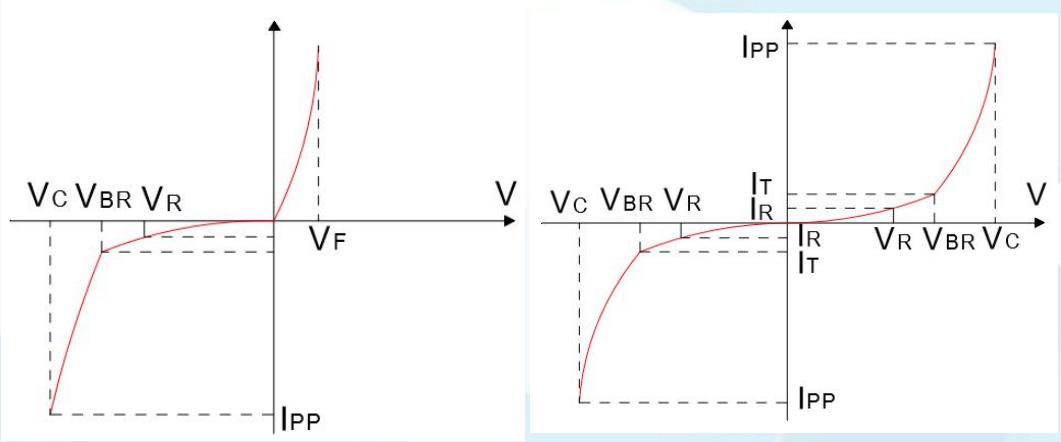

TVS瞬態抑製二極管工作原理電路圖如下
瞬態抑製二極管電路圖
瞬態抑製二極管電路圖

TVS瞬態抑製二極管廣泛應用於半導體及敏感器件的保護，通常用於二級電源和信號電路的保護，以及防靜電等。在實際防護方案應用中，將TVS瞬態抑製二極管並聯於電路中，當電路正常工作時，從上圖可看出它處於截止狀態（高阻態），不影響線路正常工作，當電路出現異常過壓並達到其擊穿電壓時，它迅速由高阻態變為低阻態，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝製在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢複至高阻態，電路正常工作。
