原標題：陶瓷貼片電容
陶瓷貼片電容又叫多層片式陶瓷電容器，英文稱：Multiplayer Ceramic Chip Capacitors；縮寫簡稱：MLCC陶瓷電容。這種陶瓷貼片電容采用多層結構，往往一個陶瓷貼片電容內部多達幾十層甚至更多。其中每一層的結構相當於一個電容，幾十層就相當於幾十個陶瓷貼片電容並聯在一起。所以陶瓷貼片電容容值是能做到很大的，但是電壓並不是很高，一般都是表麵貼片式（SMD）形式出現。而陶瓷貼片電容常規封裝有01005、0201、0402、0603、0805、1206、1210、1812、1825、2225、3012、3035；其較為常規的額度電壓幾乎都是6.3V~50V，主要是因為用途廣泛，在市場上所提到的貼片電容大多數都是指MLCC陶瓷貼片電容而不是貼片鉭電容、貼片鋁電解電容等。

目前陶瓷貼片電容已經成為市場上的主流電容器，其容值更是越做越大。在某種產品場合已經可以替代鉭電容等價格昂貴的電容器，而現階段陶瓷貼片電容的規格已經也越來越趨向小型化，尤其是0402陶瓷貼片電容封裝係列都已經成為市場上主流的規格係列之一，那麽今天小編以風華品牌的陶瓷貼片電容介紹其規格書上參數規格如下。

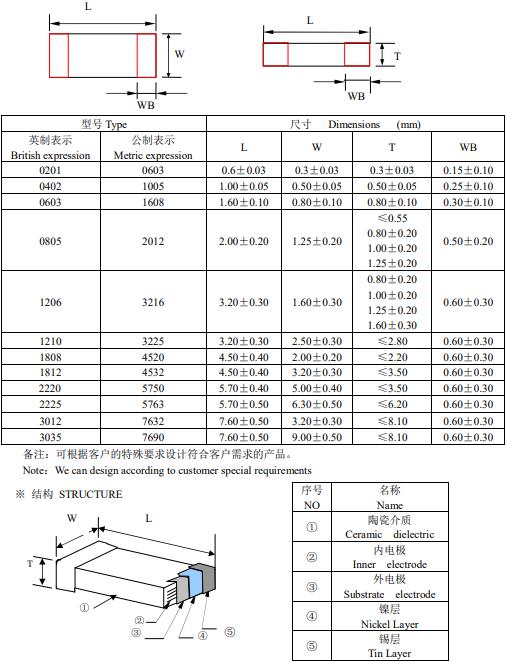

風華MLCC陶瓷貼片電容結構尺寸圖如下

風華MLCC陶瓷貼片電容大致選型參數表如下

尺寸規格	額定電壓	容量範圍
尺寸規格	額定電壓	COG（NPO）（PF）	Y5V（Z5U）（PF）
0201	4V	---	---
	6.3V	---	10,000~100,000
	10V	---	---
	16V	---	10,000
	25V	---	---
	50V	0.5~100	---
0402	4V	---	---
	6.3V	---	1,000~1,000,000
	10V	---	1,000~1,000,000
	16V	---	1,000~220,000
	25V	---	1,000~220,000
	50V	0.1~1,000	1,000~220,000
0603	4V	---	---
	6.3V	---	1,000~10,000,000
	10V	---	1,000~10,000,000
	16V	---	1,000~2,200,000
	25V	---	1,000~2,200,000
	50V	0.1~6,800	1,000~1,000,000
0805	4V	---	---
	6.3V	---	1,000~22,000,000
	10V	---	1,000~22,000,000
	16V	---	1,000~10,000,000
	25V	---	1,000~4,700,000
	50V	0.3~22,000	1,000~2,200,000
1206	4V	---	---
	6.3V	---	1,000~47,000,000
	10V	---	1,000~22,000,000
	16V	---	1,000~22,000,000
	25V	---	1,000~10,000,000
	50V	0.3~100,000	1,000~4,700,000
1210	6.3V	---	4,700~100,000,000
	10V	---	4,700~47,000,000
	16V	---	4,700~22,000,000
	25V	---	4,700~10,000,000
	50V	10~100,000	4,700~4,700,000
1808	6.3V	---	---
	10V	---	---
	16V	---	---
	25V	---	---
	50V	10~100,000	---
1812	6.3V	---	10,000~100,000,000
	10V	---	10,000~100,000,000
	16V	---	10,000~22,000,000
	25V	---	10,000~10,000,000
	50V	10~100,000	10,000~10,000,000

MLCC陶瓷貼片電容介質（材質）性能
C0G電容器具有高溫度補償特性，適合作旁路電容和耦合電容；
X7R電容器是溫度穩定型陶瓷電容器，適合要求不高的工業應用；
Z5U電容器特點是小尺寸和低成本，尤其適合應用於去耦電路；
Y5V電容器溫度特性最差，但容量大，可取代低容鋁電解電容；

MLCC陶瓷貼片電容應用
MLCC陶瓷貼片電容廣泛應用於通訊類、電源類、消費類、電腦類、汽車電子及音響類、工業類、照明類等高科技行業。

以上內容主要介紹MLCC陶瓷貼片電容簡介、結構尺寸圖、大致參數選型表、介質性能、應用等，如需要更多參數MLCC陶瓷貼片電容規格請留言聯係，海量MLCC陶瓷貼片電容現貨庫存，品牌可選國巨、風華、村田、太誘、三星、TDK、華新科、億能ELLON、NIC等知名品牌。聯係電話：0755-28100016；歡迎拿樣測試。
