本文主要介紹安規電容的作用、選型、使用及工作原理。

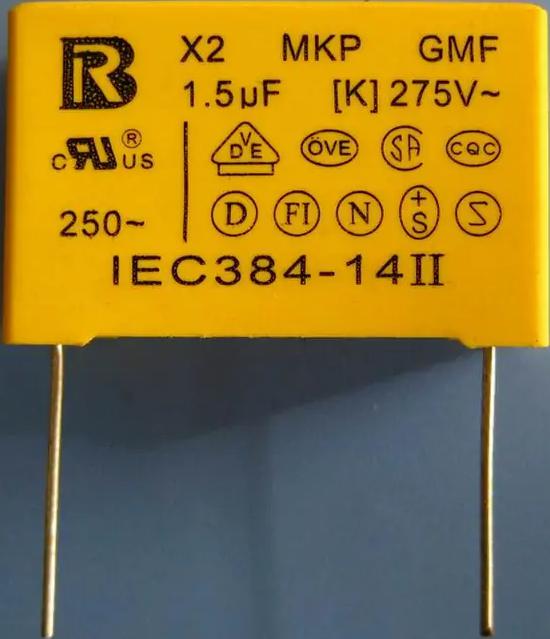

安規電容又叫抑製電源電磁幹擾用固定電容器，哈！名字有點長；在此簡稱：安全電容器，英文稱Safety capacitors是指電容器故障後，不會引起電擊，不會危及人身安全的安全電容器。因此安規電容完全符合安規規範而且也通過安全規範測試/認證，看以下產品圖就能看到安規電容表麵印刷有著多個國家安全認證標識，此外它采用阻燃材料製造，頂多會爆炸（隻是炸裂，沒有火產生，隻產生氣體），然後就是短路，不會導致火災發生。那麽今天小編主要介紹安規電容的作用、選型、使用和工作原理如下。

安規電容的作用
安規電容主要作用在於，通常隻用於抗幹擾電路中的濾波作用，它們用於電源濾波器中，起到電源濾波的作用，分別對共模差模幹擾發揮濾波作用。例如，在電源跨線電路中使用電容器消除噪音時，不僅要考慮正常的電壓，還要考慮發生異常的脈衝電壓(例如閃電)，電容器可能會冒煙或起火。因此，跨線電容器必須使用安規電容器。通常，為了安全和EMC，建議在電源入口添加安規電容器。

安規電容分類
安規電容分為x 型和y 型。交流電源輸入分為3 個端子：火線L/零線N/地線G，(L=Line,N=Neutral, G=Ground)。跨於“L-N”之間，即“火線-零線”之間的是X 電容；跨於“L-G/N-G”之間，即“火線-地線或零線-地線”之間的是Y 電容。火線與零線之間接個電容就像是“X”,而火線與地線之間接個電容像個“Y”，這些都不是按什麽材質來分的。

X電容：由於這個電容連接的位置也比較關鍵,同樣需要符合相關安全標準。X電容同樣也屬於安全電容之一。根據實際需要,X電容的容值允許比Y電容的容值大,但此時必須在X電容的兩端並聯一個安全電阻,用於防止電源線拔插時,由於該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鍾內,電源線插頭兩端帶電的電壓(或對地電位)必須小於原來額定工作電壓的30%。

Y電容：這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。它們都屬於安全電容,從而要求電容值不能偏大,而耐壓必須較高。一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA;工作在溫帶機器,要求對地漏電電流不能超過0.35mA。因此,Y電容的總容量一般都不能超過4700PF（472）。

安規電容選型
對於逆變器中X、Y電容的選擇，我們需要考慮所要求的絕緣要求，如基本絕緣、附加絕緣、雙重絕緣、加強絕緣等。在不同的絕緣要求中，電容的選擇也是存在區別的。因此根據電路的工作電壓及過電壓等級選擇合適的安規電容即可。

安規電容使用注意事項
（1）X、Y電容必須滿足使用的電壓要求，對於超過標稱電壓的，可以選擇串聯使用來均壓，但是必須使用完全一致的電容串聯。
（2）X、Y電容必須滿足溫度要求。對於Y電容，UL認證時的溫度最高隻能為85度，這是由於UL標準最高隻進行85度的測試；但是歐洲認證的溫度往往較高，目前UL同意采用歐洲認證的Y電容溫度作為最高的使用溫度。
（3）考慮電路輸入端的可能的脈衝電壓的大小，不同的電容承受脈衝電壓的大小不同，電容的耐壓不能小於電路中的脈衝電壓的峰值。例如：UPS的輸入端，考慮過電壓等級III，一般來說脈衝電壓峰值為4000V，所以輸入端隻能選擇X1、Y1、Y2電容。
（4）Y1、 Y2電容作為安全電容的X、 Y 電容，要求必須取得安全檢測機構的認證。電容外觀一般都標有安全認證標誌（如UL、CSA 等標識）和耐壓AC250V 或AC275V 字樣字樣。必須強調，X、Y 電容不得隨意使用標稱耐壓AC250V 或者DC400V 之類的普通電容來代用。

安規電容的工作原理
當壓力直接作用在測量膜片的表麵，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性，與激曆電壓也成正比的電壓信號。

安規電容應用
安規電容廣泛應用於LED驅動電容、小家電控製板、新能源充電器、開關電容、變頻器、電焊機、工業電源領域等等。

以上內容主要講述安規電容的作用、分類選型、使用、工作原理及應用領域。如需要相關產品如安規電容、貼片電容、鉭電容、陶瓷電容等，請留言聯係或撥打聯係電話：0755-28100016；品牌可選村田、太誘、KEMET、三星等知名品牌。
