原標題:四色環電阻
四色環電阻又叫色環電阻,而色環電阻在電阻封裝上(即電阻表麵)塗上一定顏色的色環,表示該電阻的電阻值。早年期間色環電阻的色環實際上是為了幫助人們更好的識別不同電阻值而設定的標準,色環電阻又區分為三色環電阻、四色環電阻、五色環電阻、六色環電阻四種不同的色環電阻。那麽小編今天主要介紹分享比較常用的四色環電阻吧。

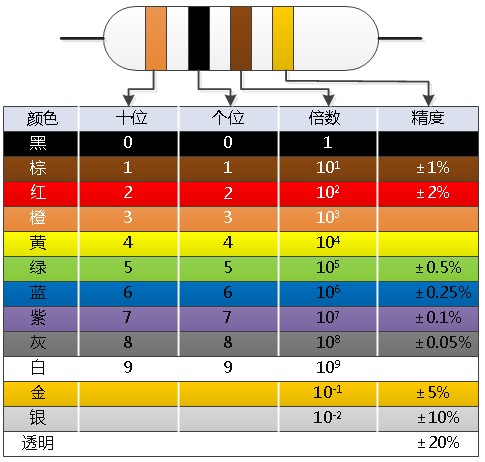

四色環電阻顧名思義是由四個色環組成。每一種顏色代表不同的電阻值。而四色環電阻的第一和第二環分別代表兩位有效數的電阻值,第三環則代表倍率,第四環則代表誤差值。可以根據以下圖識別即可。
四色環電阻

由於色環電阻表示阻值精度常用的色環顏色為金、銀、棕三色,因此金、銀兩色不表示數值。因此,隻要你看到色環電阻的兩端,其中一端有金色環或銀色環,你就可以確定這個環是電阻的第四個環,即誤差精度。確定色環後,接下來非常簡單,可以根據上圖表示及用給定的方法閱讀色環所表示的值。

四色環電阻計算方法
帶有四個色環的其中第一、二環分別代表阻值的前兩位數;第三環代表倍率;第四環代表誤差。快速識別的關鍵在於根據第三環的顏色把阻值確定在某一數量級範圍內,例如是幾點幾K、還是幾十幾K的,再將前兩環讀出的數“代”進去,這樣就可很快讀出數來。可根據以下四點即可掌握四色環電阻計算方法。
(1)熟記第一、二環每種顏色所代表的數。可這樣記憶:棕1,紅2,橙3,黃4,綠5,藍6,紫7,灰8,白9,黑0。這樣連起來讀,多複誦幾遍便可記住。
記準記牢第三環顏色所代表的阻值範圍,這一點是快識的關鍵。具體是:金色:幾點幾Q黑色:幾十幾Q棕色:幾百幾十Q紅色:幾點幾kQ橙色:幾十幾k2黃色:幾百幾十k2綠色:幾點幾MQ藍色:幾十幾MQ;
(2)從數量級來看,在體上可把它們劃分為三個大的等級,即:金、黑、棕色是歐姆級的;紅橙V、黃色是千歐級的;綠、藍色則是兆歐級的。這樣劃分一下是為了便於記憶;
(3)當第二環是黑色時,第三環顏色所代表的則是整數,即幾,幾十,幾百kQ等,這是讀數時的特殊情況,要注意。例如第三環是紅色,則其阻值即是整幾k的;
(4)記住第四環顏色所代表的誤差,即:金色為5%;銀色為10%;無色為20%;

四色環電阻讀數方法
對於有四個色環標誌的電阻,讀出阻值的方法為:以第一環為十位數,第二環為個位數,再乘以第三環所表示的倍率(10的乘方數),單位是Ω,第四環表示該電阻的誤差範圍。
列如某一電阻在電阻體的一端標以四個色環,電阻的色標是由左向右排列的,分別為紅、紫、銀,那麽它的電阻值為27000Ω,誤差為10%。

四色環電阻對照表
色環電阻對照表
顏色 數值 倍乘數 誤差(精度) 溫度關係/(×10 /℃)
棕色 1 10 ±1% 100
紅色 2 100 ±2% 50
橙色 3 1k -- 15
黃色 4 10k -- 25
綠色 5 100k ±0.5% --
藍色 6 1M ±0.25% 10
紫色 7 10M ±0.1% 5
灰色 8 -- ±0.05% --
白色 9 -- -- 1
黑色 0 1 -- --
金色 -- 0.1 ±5% --
銀色 -- 0.01 ±10% --
無色 -- -- ±20% --

拓展相關資料
色環電阻基本單位
歐姆(Ω)、千歐(KΩ)、兆歐(MΩ)。1000歐(Ω)=1千歐(KΩ),1000千歐(KΩ)=1兆歐(MΩ);

色環電阻應用
色環電阻普遍應用在於家用電阻、電子儀表、電子設備中常常可以見到。不過色環電阻比較大,因此不太適合現代高度集成的性能要求,也因此用的比較少。

以上內容主要介紹四色環電阻簡介、計算方法、讀數方法、對照表等,如需要色環電阻相關產品請留言聯係或撥打聯係電話:0755-28100016;海量色環電阻現貨庫存。
