原標題： 線繞電阻
線繞電阻又叫線繞電阻器英文稱：wire wound resistor；是固定電阻的一種，是指線圈電阻器由電阻線繞在絕緣框架上構成。另外還有一種叫法稱“色懷電阻”及“晶圓電阻”。而其中內部的電阻線一般由具有一定電阻率的鎳鉻、錳銅等合金製成。絕緣框架由陶瓷、塑料、塗有絕緣層的金屬等材料製成管狀、扁平等各種形狀。其中類型有雙帽、帶引線等，而電阻絲可以根據骨架上的需要纏繞一層，也可以纏繞多層，或者采用無感應繞法。那麽小編以光頡（Viking）品牌介紹線繞電阻器的大致參數等方麵如下。

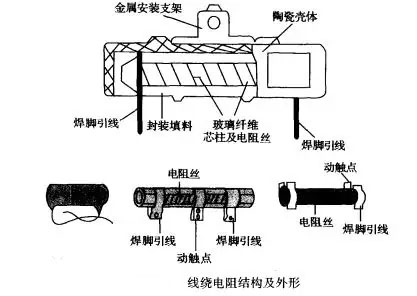

線繞電阻結構圖
線繞電阻


線繞電阻-0204封裝尺寸
型號 體積 阻值 精度 品牌
CSR0204FTDV1000 0204 100R 1% 光頡Viking
CSR0204FTCV4702 0204 47K 1% 光頡Viking
CSRV0204FTCV5R10 0204 5.1R 1% 光頡Viking
CSR0204FTCV8202 0204 82K 1% 光頡Viking
CSR0204FTCV2701 0204 2.7K 1% 光頡Viking
CSR0204FTDV1200 0204 120R 1% 光頡Viking

線繞電阻-0207封裝尺寸
型號 體積 阻值 精度 品牌
CSR0207FTDT4023 0207 402K 1% 光頡Viking
CSR0207FTDT1203 0207 120K 1% 光頡Viking
CSR0207FTDT8202 0207 82K 1% 光頡Viking
CSR0207FTDT1503 0207 150K 1% 光頡Viking
CSR0207FTDU1503 0207 150K 1% 光頡Viking
CSR0207FTDU5102 0207 51K 1% 光頡Viking

線繞電阻特點
電阻絲選用康銅、錳銅、鎳鉻等合金材料製成，具有很好的穩定性和過負載能力；
電阻絲同焊腳引線之間采用壓接方式，應用時如負載出現短路現象，可迅速在壓接處熔斷，保護電路；
由於采用工業高頻電子陶瓷外殼和礦質材料包封，具有優良的絕緣性能，電阻可達100MΩ以上，且散熱好，功率大；
電阻絲被嚴密包封於陶瓷電阻體內部，具有優良的阻燃、防爆特性；

線繞電阻應用
繞組電阻主要用於精密儀器、電信儀器、電子設備等的分壓、分壓、分壓和負載電阻。

以上內容主要介紹線繞電阻簡介、結構圖、大致參數、特點、應用等，如需要相關電阻產品，列如合金電阻、貼片電阻、插件電阻、精密電阻、晶圓電阻、線繞電阻等請留言聯係或撥打聯係電話：0755-28100016；海量電阻類型係列所有參數現貨供應。
