原標題：金屬膜電阻_金屬膜電阻器
金屬膜電阻器又叫金屬皮膜電阻器英文稱：metal film resistor；其類型一般為圓柱形軸向引線和圓柱形軸向無引線兩種。這種電阻一般在高度真空下，將電阻合金材料蒸發或濺射在瓷棒表麵，通過雕槽或改變金屬膜厚度，來控製電阻值大小。其電阻材料可分為碳膜電阻、金屬膜電阻、水泥電阻、線饒電阻等。而一般家庭電器這類產品都是應用“碳膜電阻”居多，原因成本低；而金屬膜電阻器則使用在要求較高的設備上，如醫療、通信、測量/測試等；水泥電阻和線饒電阻都是能夠承受比較大功率的，線饒電阻的精度也比較高，常用在要求很高的測量儀器上。而今天小編主要介紹風華品牌金屬膜電阻器高精度的圓柱形軸向無引線元件如下。

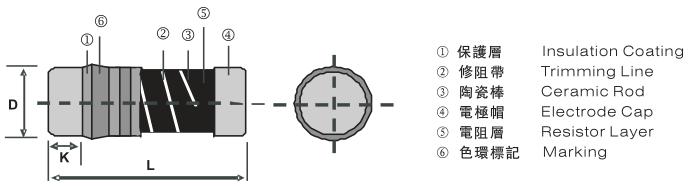

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器封裝尺寸表及結構圖如下

型號	L（mm）	φD（mm）	K（mm）	重量（1000PCS）
0102	2.00±0.10	1.30±0.05	0.56±0.05	7.2
0204	3.50±0.20	1.40±0.15	0.80±0.10	18.7
0207	5.90±0.20	2.20±0.20	1.30±0.10	80.9

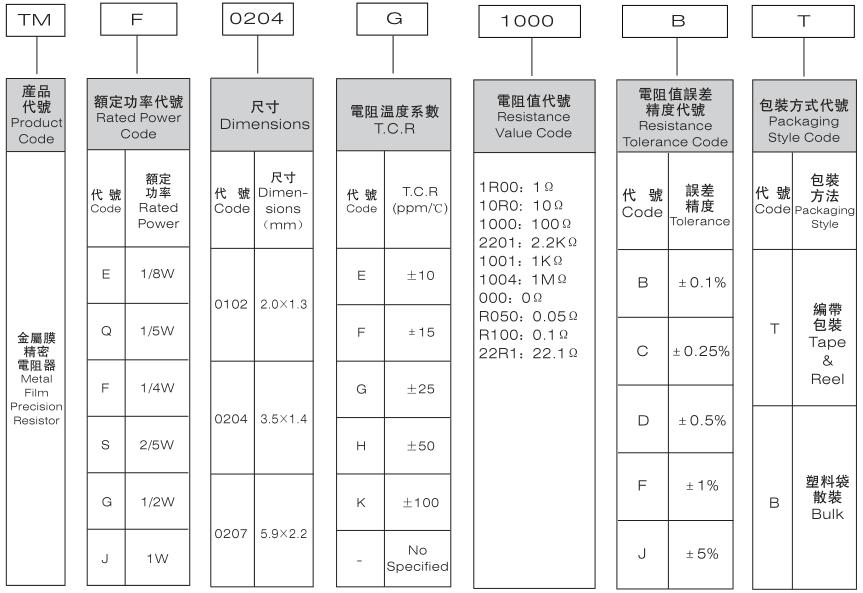

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器命名規則圖如下
金屬膜電阻、金屬膜電阻器

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器標準參數規格表如下

型號	功率	溫度範圍	最大工作電壓	最大過負荷電壓	電阻值						溫漂（PPM/℃）
					±0.1%	±0.25%		±0.5%	±1%	±5%
0102	1/8W	-55℃~+155℃	150V	300V	100Ω~56KΩ						±15
					100Ω~82KΩ			49.9Ω~200KΩ	49.9Ω~390KΩ		±25
					---			8.2Ω~1MΩ			±50
					---				8.2Ω~2MΩ		±100
					0Ω（＜15mΩ）						---
0204	1/4W	-55℃~+155℃	200V	400V	10Ω~20KΩ						±10
					10Ω~300KΩ						±15
					10Ω~1MΩ				10Ω~4.7MΩ		±25
					10Ω~1MΩ		1Ω~1MΩ		0.2Ω~10MΩ		±50
					---				0.1Ω~10MΩ		±100
					0Ω（＜15mΩ）						---
0207	1/2W	-55℃~+155℃	300V	600V	10Ω~20KΩ						±10
					10Ω~300KΩ						±15
					10Ω~1MΩ				10Ω~4.7MΩ		±25
					10Ω~1MΩ		1Ω~1MΩ		0.2Ω~10MΩ		±50
					---				0.1Ω~10MΩ		±100
					0Ω（＜15mΩ）						---

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器高功率參數規格表如下

型號	功率	溫度範圍	最大工作電壓	最大過負荷電壓	電阻值					溫漂（PPM/℃）
					±0.1%	±0.25%	±0.5%	±1%	±5%
0102	1/5W	-55℃~+155℃	200V	400V	100Ω~56KΩ					±15
					100Ω~82KΩ		49.9Ω~200KΩ	49.9Ω~390KΩ		±25
					---			8.2Ω~1MΩ		±50
					---			8.2Ω~2MΩ		±100
0204	2/5W	-55℃~+155℃	200V	400V	100Ω~100KΩ					±15
					100Ω~1MΩ					±25
					10Ω~1MΩ	10Ω~1MΩ		0.2Ω~1MΩ		±50
					---			0.1Ω~1MΩ		±100
0207	1W	-55℃~+155℃	350V	700V	100Ω~100KΩ					±15
					100Ω~1MΩ					±25
					10Ω~1MΩ	10Ω~1MΩ		0.2Ω~10MΩ		±50
					---			0.1Ω~10MΩ		±100

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器特點
極好的整體穩定性；
高精度，可達±0.1%；
低溫度係數（TCR），可達±10PPM/℃；
高功率，可達1/8W；

金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器應用
金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器主要應用在於通信設備、醫療儀器設備、測試或測量等設備領域。

以上內容主要介紹金屬膜電阻_金屬膜電阻器_金屬膜精密電阻器簡介、封裝尺寸及結構圖、風華命名規則、參數規格、特點及應用等，如需要更多金屬膜精密電阻器封裝規格請留言聯係或撥打聯係電話：0755-28100016；海量金屬膜精密電阻器係列所有參數現貨供應。
