原標題：貼片電阻形狀
眾所周知貼片電阻又名片式固定電阻器，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上製成的電阻器。具有體積小、重量輕、安裝密度高、抗震性強、抗幹擾能力強、耐潮濕和高溫、溫度係數少、高頻特性好等優點。廣泛應用在於電子通訊、汽車電子、醫療設備、高端音響、儀器儀表等。

然而貼片電阻形狀分為幾類？想必大家都不是很了解，其實貼片電阻形狀可分為矩形狀、圓柱形狀、異形類形狀三種，按種類分有電阻器、電容器，電感器、晶體管及小型集成電路等。而小編大致整理資料寫編成文分享給大家如下。

貼片電阻形狀

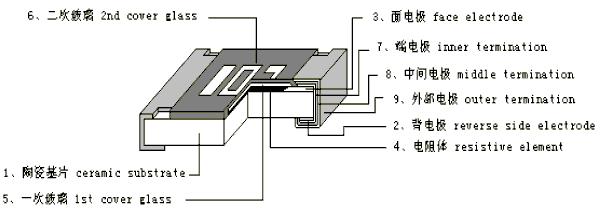

一、矩形狀電阻又叫貼片式形狀電阻它的結構可分為基板、電極、電阻膜、保護層所製成下列解釋結構說明及矩形狀類電阻圖解。

（1）基板：基板要具有良好的電絕G8P-1A4P DC12緣性、導熱性和機械強度高等特征。一般基板的材科多采用高純度的(96%) AL203陶瓷。其工藝要求表麵平整、劃線準確，以確保電阻、電極漿料印製到位；
（2）電極：片式電阻器一般都采用三層電極結構，最內層的是內層電極，它是連接電阻體位於中間層的是中間電極，它是鍍鎳( Ni)層，也被稱為阻擋層，其主要作用是提高電阻器在焊接時的耐熱性，避免造成內層電極被溶蝕。位於最外層的是外層電極，它也被稱為可焊層，該層除了使電極具有良好的可焊性外，還可以起到延長電極保存期的作用。通常，外層電極采用錫一鉛(S。-Pb)合金電鍍而成；
（3）電阻膜：電阻膜是采用具有一定電阻率的電阻漿料印製在陶瓷基板上，然後再經過燒結而成的厚膜電阻；
（4）保護層：保護層位於電阻膜的外部，主要起保護作用。它通常可以細分為封包玻璃保護膜、玻璃釉塗層和標誌玻璃層。其中，封包玻璃保護膜直接覆蓋在電阻膜之上，一般是采用低熔點的玻璃漿料，經印製燒結而成。他一方麵起保護作用，另一方麵起絕緣作用，以避免電阻器與相鄰的導體或線路之間因接觸而造成故障。另外，該保護層還可以在電鍍中間電極的過程中，防止電鍍液對電阻膜的侵蝕和損害；

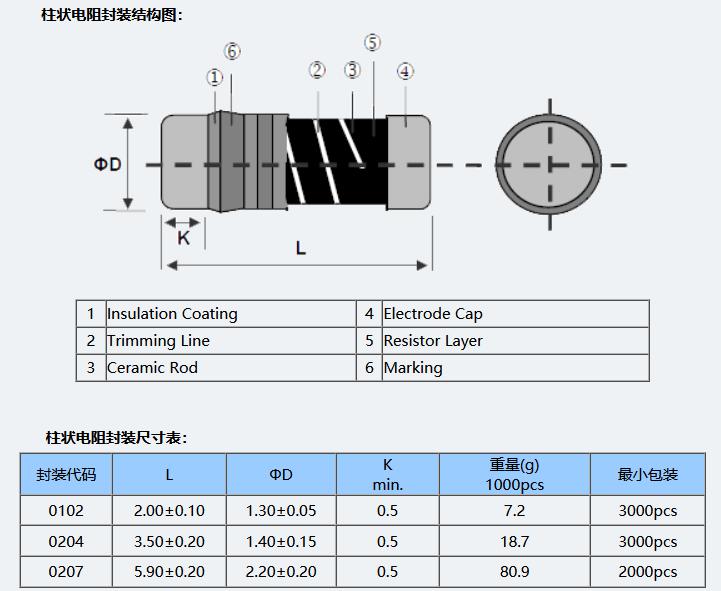

二、圓柱形狀電阻又叫晶圓電阻、無引線電阻、無腳電阻、色環電阻等是電阻元器件一種主要用於表麵貼裝加工過程晶圓無引腳電阻與晶片(貼片)電阻，同樣為表麵貼裝元件，晶圓電阻在功能上，機械結構上，電氣特性上，安全性上，明顯優於貼片(晶片)電阻，且雜音比厚膜晶片電阻器更低。圓柱型MELF電阻主要適用於功率型/高壓衝擊型/精密型/安全性要求高的高階電路中。下列圖是圓柱形狀電阻結構圖。
貼片電阻形狀

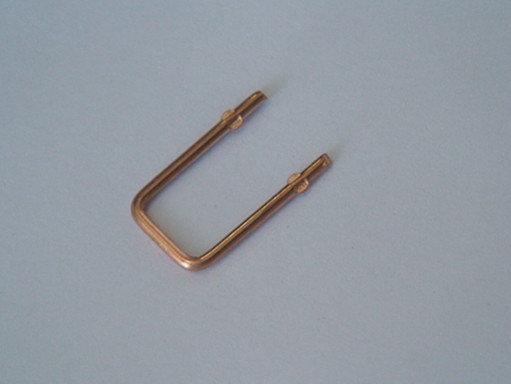

三、異形狀又叫取樣電阻、采樣電阻、壓腳型錳銅電阻，材質采用合金、錳銅製成，形狀有著門型、U型、M型、彈簧型、S型、L型、直線型等，主要具有較低的電阻溫度係數，較寬的使用溫度範圍（480℃以下），加工性能良好，具有良好的焊接性能等特點。廣泛應用在於製作儀器儀表，電子以及工業設備中的電子元件。也是屬於貼片電阻一種電阻隻是形狀較大不過阻值範圍1毫歐-200毫歐等都可選擇。

以上內容主要介紹矩形、圓柱形、異形狀三種貼片電阻形狀講解，如需要矩形、圓柱形、異形狀相關產品電阻可留言谘詢，Raybet雷竞技雷电竞官网有海量現貨庫存、價格優惠品牌保障。請放心谘詢購買。
