排式貼片電阻_排阻專業生產供應商

發布時間： 2021-03-25

瀏覽次數： 760 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪湧電阻超小型保險絲溫度保險絲電力保險絲自恢複保險絲合金電阻保險絲貼片電阻華德合金電阻MSH係列車規貼片電阻低阻值貼片電阻華德合金電阻HTE係列華德合金電阻MSTC係列華德合金電阻STE係列晶圓電阻保險電阻貼片電容村田貼片電容靜電保護器件 ESD管 TVS管大毅合金電阻RLP係列大毅合金電阻RLM係列華德合金電阻SFCA係列華德合金電阻HFCL係列

原標題：排式貼片電阻_排阻
排式貼片電阻又叫排阻，英文稱：Network Resistor，是指將若幹個參數阻值完全相同電阻集中在以貼片式封裝一起組成也因此才叫排式貼片電阻。它們的一個引腳都連到一起，作為公共引腳。其餘引腳正常引出。所以如果一個排阻是由n個電阻構成的，那麽它就有n+1隻引腳，一般來說，最左邊的那個是公共引腳。它在排阻上一般用一個色點標出來。

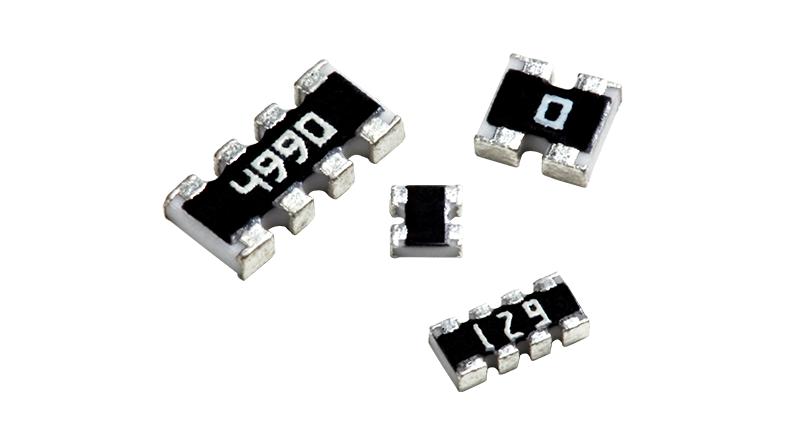

排式貼片電阻、排阻

排式貼片電阻作用
（1）集成若幹單一電阻，內部方式可以串聯，或者並聯；簡化PCB板設計、安裝更加方便、保證SMT 焊接質量、減小成套設備的體積；
（2）阻抗匹配Impedance matching；
優點：阻抗匹配後對本級信號基本無影響；
關係：阻抗是電阻與電抗在向量上的總和；
負載阻抗與電源內阻的阻抗匹配；
負載阻抗與傳輸線阻抗的阻抗匹配；
負載阻抗和信源內阻的阻抗匹配；
滿足高頻電路的阻抗匹配；
（3）匹配條件matching term
負載阻抗等於信源內阻，即輻角與模相等，在負載阻抗上可以得到無失真的電壓傳輸；
負載阻抗等於信源內阻的共軛值，它們的模相等且輻角之和為零。在負載阻抗上可以得到最大功率。這種匹配條件稱為共軛匹配。如果信源內阻和負載阻抗均為純阻性，則兩種匹配條件是等同的；

排式貼片電阻的特點
排阻具有方向性，與色環電阻相比具有整齊、少占空間的優點；

排式貼片電阻引腳說明
1與a 2與b 3與c 4 與d之間的電阻都是10歐，與其它的管腳沒有任何關係．就是一排電阻，做在了一個原件上，有的還有一個公腳，就是為了方便使用，拿萬用表量一下就會發現所有腳對公共腳的阻值均是標稱值，除公共腳外其它任意兩腳阻值是標稱值的兩倍，很明顯任意兩腳是通過公共腳串聯的，應用在有很多上下拉電阻的場合特方便，比如並行通訊線上，還節省空間。

排式貼片電阻識別方法
在三位數字中，從左至右的第一、第二位為有效數字，第三位表示前兩位數字乘10的N次方(單位為Ω)。如果阻值中有小數點，則用“R”表示，並占一位有效數字。例如：標示為“103”的阻值為10×10^3=10kΩ；標示為“222”的阻值為22×10^2=2.2kΩ；標示為“105”的阻值為10×10^5=1MΩ。需要注意的是，要將這種標示法與一般的數字表示方法區別開來，如標示為220的電阻器阻值為22×10^0=22Ω，隻有標誌為221的電阻器阻值才為220Ω。
標示為“0”或…000”的排阻阻值為OΩ，這種排阻實際上是跳線(短路線)。
一些精密排阻采用四位數字加一個字母的標示方法(或者隻有四位數字)。前三位數字分別表示阻值的百位、十位、個位數字，第四位數字表示前麵三個數字乘10的N次方，單位為歐姆；數字後麵的第一個英文字母代表誤差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如標示為“2341”的排阻的電阻為234×10=2340Ω。
排阻具有方向性，與色環電阻相比具有整齊、所占空間少的優勢。
上拉排阻：上拉是相對下拉來說的。可以簡單的理解上拉的作用是給信號線提供一個驅動電壓，使之傳輸更穩定，傳輸距離更遠~用來抵消線路中內阻對信號的損耗。

排式貼片電阻應用
排式貼片電阻廣泛應用在電視機、顯示器、電腦主板、小家電等等產品。

以上內容大致介紹排式貼片電阻、排阻簡介、作用、特點、引腳說明、識別方法。如需要排阻等產品請留言或撥打電話：0755-28100016。海量現貨庫存品牌保障。
