原標題：貼片電阻與插件電阻
貼片電阻與插件電阻之間有哪些區別？首先貼片電阻又叫片式電阻是金屬玻璃鈾電阻的一種形式,它的電阻體高可靠性的釕係列玻璃鈾材料經過高溫燒結而成，其特點在於體積小、重量輕、精度高、低溫漂、穩定性和高頻性能好。廣泛應用於電腦周邊及電源類、家電類、照明類、電池組、電源類等等，可以說應用非常廣泛小編就一一列出。通俗點隻要是帶電的電子設備都會出現貼片電阻。
其次直插電阻也稱為電阻器（英文：Resistor）在平常生活當中一般會直接簡稱電阻，是限流元器件一種。指將電阻接在產品電路中後電阻器的阻值是固定的一般是兩個引腳，這兩個引腳作用是可以限製通過它所連接支路電流大小。這種直插電阻常見種類有壓敏電阻、熱敏電阻、光敏電阻、濕敏電阻等都是直插電阻一種。一般應用在於消費電子、計算機和電信等領域有著廣泛的應用。據了解隨著電阻技術進步的增加和高性能電阻研發係統的使用增加，推動了直插電阻市場的增長。
貼片電阻與直插電阻區別
一、貼片電阻
（1）體積小、重量輕、易保存及運輸
常用的貼片電阻0805、0603封裝對比插件電阻就要小上很多。在不考慮電路電流的情況下，幾十個插件電阻的存放空間可以放置幾千到幾萬的貼片電阻，這種體積在電路設計中大大節省了空間，方便對於產品其他方麵的可操作性大大提升了。
（2）貼片電阻易焊接、分解拆卸
貼片電阻不用過孔，用錫少，容易拆卸，即使一、二百隻引腳的元件多拆幾次也可以不損壞電路板。
（3）穩定強、可靠性高
貼片電阻的穩定性很好，這樣會大大提高電路的穩定性和可靠性，降低生產製作成本，提高生產率。

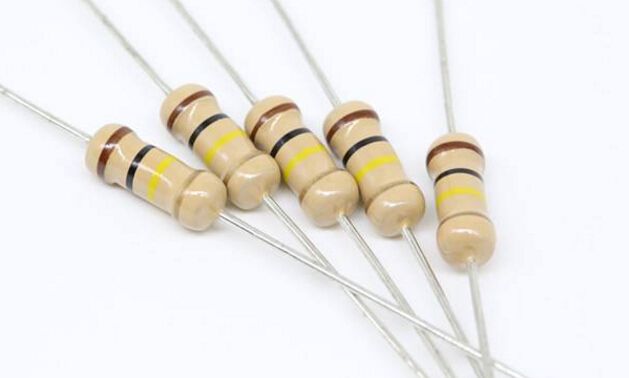

二、插件電阻
（1）體積大，承受電流大
插件電阻對比貼片電阻體積較大，但是可承受電流大，插件電阻比貼片的性能較穩定一些，適合在一些惡劣的環境下工作。一般用於大功率產品應用。
（2）焊錫穩固，不易脫落
需要過孔，可焊錫麵積大，穩固，穩定性好，不用擔心在使用的過程中脫落，造成電路不穩定現場。
相關資料：
貼片電阻與直插電阻優缺點
貼片電阻優點
體積小、重量輕、容易保存和郵寄。貼片電阻的體積和重量隻有傳統插裝元件的1/10左右，一般采用SMT之後，電子產品體積縮小40%~60%，重量減輕60%~80%。可靠性高、抗振能力強。焊點缺陷率低。高頻特性好。減少了電磁和射頻幹擾。易於實現自動化，提高生產效率。降低成本達30%~50%。節省材料、能源、設備、人力、時；
如通常用的貼片電阻0805封裝或者0603封裝比我們之前用的直插電阻要小上很多。幾十個直插電阻就可以裝滿一袋，但換成貼片電阻的話足以裝好幾千個甚至上萬個。當然，這是在不考慮其所能承受最大電流情況下的；
貼片電阻缺點
牢固性差、對生產設備要求比較高，同時對器件的質量要求也比較高。例如貼片電阻在機器生產一般要求該元器件出廠在一年之內，否則器件因為保存時間太長，導致焊盤氧化，焊接不良，尤其是越小的封裝，品質要求越高；
直插電阻優點
直插電阻比貼片電阻的優點在於焊接工藝不會要求很高，散熱相對好一些，大功率些；
直插電阻缺點
拆卸麻煩一般做這行業朋友都比較清楚，在在兩層或者更多層的PCB板上，哪怕是隻有兩個管腳，拆下來也不太容易而且很容易損壞電路板，多引腳的就更不用說了。對比貼片電阻來說肯定是貼片電阻較為方便畢竟貼片電阻隻需要機器完成而直插電阻則需要人工完成。不過直插電阻相比貼片電阻與PCB接觸會更加牢固。
以上內容主要介紹貼片電阻與直插電阻之間區別及優缺點講解，如需要相關產品需求請留言聯係我們會在第一時間回複您。大量庫存安規齊全品牌保障。
