原標題：怎麽認識貼片電阻
貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上製成的電阻器，耐潮濕和高溫， 溫度係數小可大大節約電路空間成本，使設計更精細化。
怎麽認識貼片電阻
貼片電阻種類
一、固定電阻；
二、可變電阻；
（1）臥式可變電阻器；
（2）立式可變電阻器；
（3）微型可變電阻器；
三、電位器；
（1）單聯電阻器；
（2）雙聯電阻器；
（3）特殊電阻器；
四、敏高電阻；
（1）濕敏電阻器；
（2）光敏電阻器；
（3）壓敏電阻器；
（4）熱敏電阻器；

常見/常用特殊電阻類型
一、大功率水泥電阻；
二、可調電位器；
三、熱敏電阻；
四、壓力電阻；
五、壓敏電阻；
六、濕敏電阻；

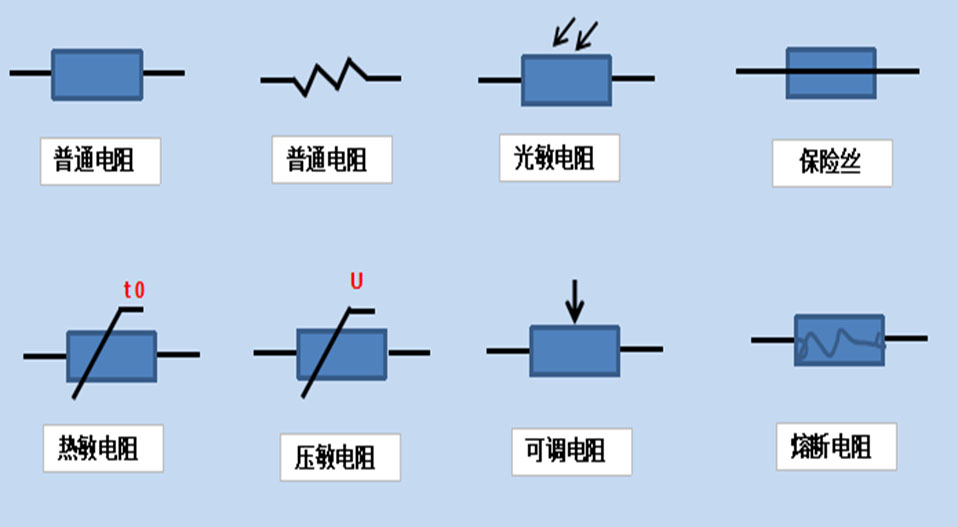

常用電阻符號圖解如下
怎麽認識貼片電阻

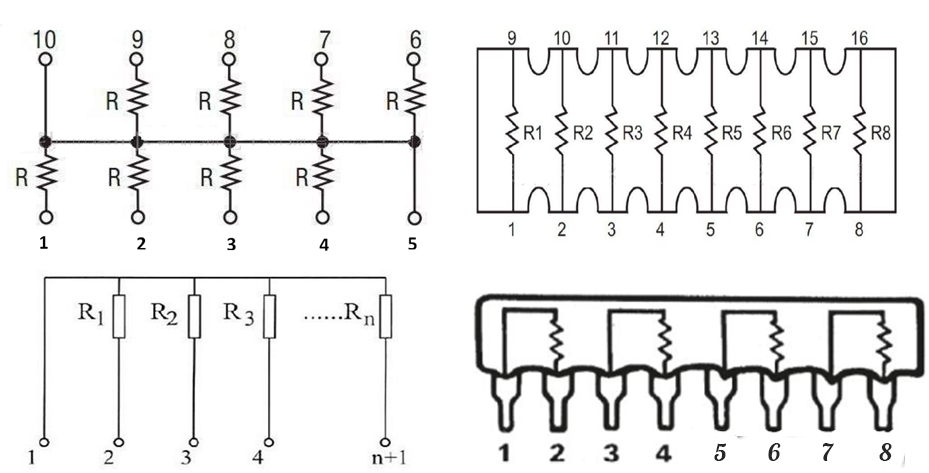

貼片電阻腳位定義圖解如下
怎麽認識貼片電阻
貼片電阻常見九個封裝尺寸阻值及額定功率定義表
英製體積 公製體積 阻值 額定功率 長（mm） 寬（mm） 高（mm） a（mm） b（mm）
0201 0603 0.1Ω-22MΩ 1/20W 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 0.1Ω-22MΩ 1/16W 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1606 0.1Ω-22MΩ 1/10W 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
0805 2012 0.1Ω-22MΩ 1/8W 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
1206 3216 0.1Ω-22MΩ 1/4W 3.20±0.20 1.60±0.10 0.55±0.10 0.50±0.20 0.50±0.20
1210 3225 0.1Ω-22MΩ 1/3W 3.20±0.20 0.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 0.1Ω-22MΩ 1/2W 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 0.1Ω-22MΩ 3/4W 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
2512 6432 0.1Ω-22MΩ 1W 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

貼片電阻三位數識別表
1R1=0.1Ω R22=0.22Ω R33=0.33Ω R47=0.47Ω
R68=0.68Ω R82=0.82Ω 1R0=1Ω 1R2=1.2Ω
2R2=2.2Ω 3R3=3.3Ω 2R7=4.7Ω 5R6=5.6Ω
6R8=6.8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω
150=15Ω 180=18Ω 220=22Ω 270=27Ω
330=33Ω 390=39Ω 470=47Ω 560=56Ω
680=68Ω 820=82Ω 101=100Ω 121=120Ω
151=150Ω 181=180Ω 221=220Ω 271=270Ω
331=330Ω 391=390Ω 471=470Ω 561=560Ω
681=680Ω 822=8.2KΩ 102=1KΩ 122=1.2KΩ
152=1.5KΩ 183=18KΩ 222=2.2KΩ 272=2.7KΩ
682=6.8KΩ 393=39KΩ 472=4.7KΩ 562=5.6KΩ
153=15KΩ 823=82KΩ 103=10KΩ 123=12KΩ
333=33KΩ 184=180KΩ 223=22KΩ 273=27KΩ
683=68KΩ 394=390KΩ 473=47KΩ 563=56KΩ
154=150KΩ 824=820KΩ 104=100KΩ 124=120KΩ
334=330KΩ 185=1.8MΩ 224=220KΩ 274=270KΩ
684=680KΩ 395=3.9MΩ 474=470KΩ 564=560KΩ
155=1.5MΩ 825=8.2MΩ 105=1MΩ 125=1.2MΩ
335=3.3MΩ 392=3.9KΩ 225=2.2MΩ 275=2.7MΩ
685=6.8MΩ 182=1.8KΩ 475=4.7MΩ 565=5.6MΩ
332=3.3KΩ 821=820Ω 106=10MΩ

貼片電阻四位數識別表
0000=00Ω 00R1=0.1Ω 0R22=0.22Ω 0R47=0.47Ω
0R68=0.68Ω 0R82=0.82Ω 1R00=1Ω 1R20=1.2Ω
2R20=2.2Ω 3R30=3.3Ω 6R80=6.8Ω 8R20=8.1Ω
10R0=10Ω 11R0=11Ω 12R0=12Ω 13R0=13Ω
15R0=15Ω 16R0=16Ω 18R0=18Ω 20R0=20Ω
24R0=24Ω 27R0=27Ω 30R0=30Ω 33R0=33Ω
36R0=36Ω 39R039Ω 43R0=43Ω 47R0=47Ω
51R0=51Ω 56R0=56Ω 62R0=62Ω 68R0=68Ω
75R0=75Ω 82R0=82Ω 91R0=91Ω 1000=100Ω
1100=110Ω 1200=120Ω 1300=130Ω 1500=150Ω
1600=160Ω 1800=180Ω 2000=200Ω 2200=220Ω
