介紹貼片色環電阻及識別方法
Time 發布時間： 2021-01-29
Views 瀏覽次數： 3605 次
原標題：貼片色環電阻
貼片色環電阻是在電阻封裝上(即電阻表麵)塗上一定顏色的色環，表示該電阻的電阻值。與普通電阻的區別在於表麵有色環，用不同顏色的色環組合表示電阻的電阻值及其精度。這樣，用戶可以快速讀取電阻的電阻信息和精度信息。

早期間貼片色環電阻的色環實際上是為了幫助人們識別不同電阻值而設定的標準。目前使用貼片色環電阻比較少但乃然有一些設備在使用。那麽貼片色環電阻要怎麽識別呢？我們以較常見的四環電阻與五環電阻整理並用於圖文結合為例進行說明，分享給大家這篇貼片色環電阻識別方法。

（1）四環電阻顧名思義它由四個色環組成。每種顏色代表不同的值。根據以下圖中色環電阻一環和第二環是表示電阻值的數字；第三環則表示倍數；第四環是表示誤差精度；
由於色環表示電阻值精度常用的色環顏色為金、銀、棕三色，因此金色和銀色不表示數值。因此，隻要你看到色環電阻的兩端，其中一端有金色環或銀色環，你就可以確定這個環是電阻的第四個環，即誤差精度。確定色環後，接下來很簡單，用色環顏色表示的數值用給定的方法讀就可以了。
貼片色環電阻

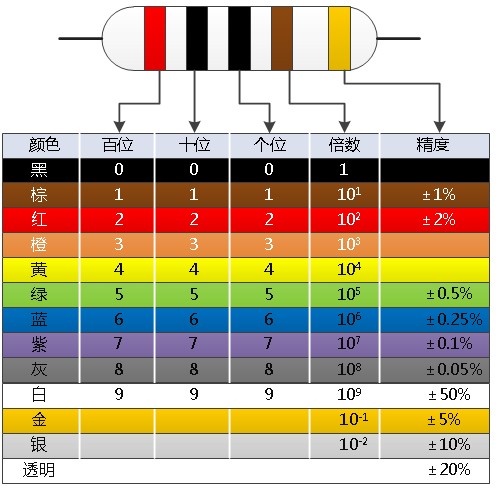

（2）五環電阻與四環電阻的識別是基本相類似唯一不同的就是多了一色環，五環電阻還有一種比較簡單的判斷色環順序的方法，五環電阻的第四環和第五環的間隔比*一環和第二環的間隔大。

貼片色環電阻

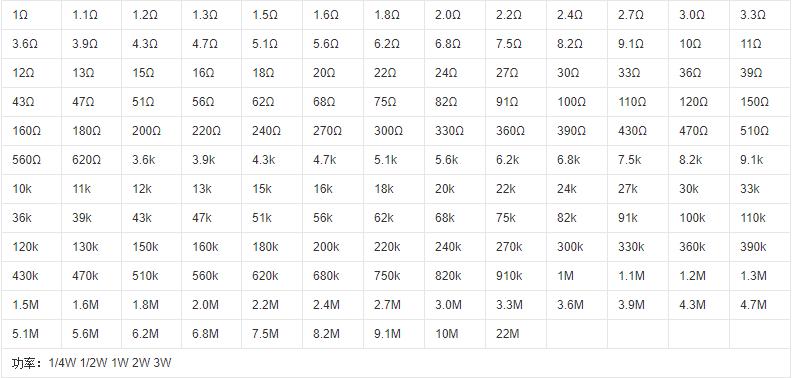

貼片色環電阻主要參數圖解如下
貼片色環電阻
貼片色環電阻基本單位有：歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）。1000歐（Ω）=1千歐（KΩ），1000千歐（KΩ）=1兆歐（MΩ）。

貼片色環電阻應用
貼片色環電阻普遍應用在於家用電器、電子儀表、電子設備中常常可以見到。但由於色環電阻比較大，不適合現代高度集成的性能要求。也因此用的比較少。

以上內容主要介紹貼片色環電阻簡介和貼片色環電阻識別方法、貼片色環電阻主要參數詳情圖、貼片色環電阻基本單位、貼片色環電阻應用。如需要貼片色環電阻請您留言谘詢，我們會在第一時間回複您。

raybet雷竞技官方网站是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全係列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢複保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您谘詢與合作。
標簽：貼片色環電阻、貼片色環電阻識別、貼片色環電阻識別方法、貼片色環電阻參數
