0603封裝尺寸_0603貼片/自恢複保險絲封裝尺寸
Time 發布時間： 2021-01-19
Views 瀏覽次數： 2060 次
原標題：0603封裝尺寸
0603封裝尺寸保險絲有哪些？0603保險絲封裝尺寸區分兩種一種是0603貼片一次性保險絲的封裝尺寸，另一種0603自恢複保險絲的封裝尺寸。像0603貼片自恢複保險絲普遍應用在USB外圍設備，硬盤驅動器，光盤驅動器，適用於主板和外圍設備的即插即用型保護裝置，手機等電子設備上；而0603一次性保險絲都能應用在筆記本電腦、數碼相機、移動、打印機、DVD播放機、便攜式電子產品、遊戲係統、LCD顯示器等產品上。那麽這兩種規格的0603封裝尺寸參數有哪些？小編今天根據規格書上整理圖文結合分享給大家。

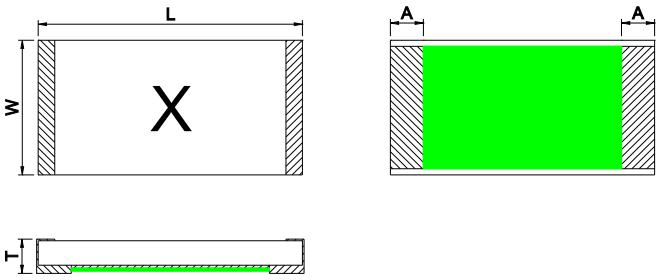

0603封裝尺寸貼片一次性保險絲
型號 W（寬） L（長） T（高） A（焊接寬度） 特性
0603F 0.80±0.20 1.60±0.20 0.60±0.15 0.30±0.15 快斷/一次性
0603T 0.80±0.20 1.60±0.20 0.60±0.15 0.30±0.15 慢斷/一次性
0603封裝尺寸_0603貼片/自恢複保險絲封裝尺寸
0603封裝尺寸貼片一次性快斷保險絲參數選擇
體積 額定電流 額定電壓 分段能力 認證 類型 品牌
0603F 0.5A/500mA 125V DC 50A@125V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 0.75A/750mA 125V DC 50A@125V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 1A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 1.25A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 1.5A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 1.75A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 2A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 2.5A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 3A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 3.5A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 4A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 5A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德
0603F 6A 63V DC 50A@63V DC UL 快斷保險絲/貼片式保險絲/一次性保險絲 華德

0603封裝尺寸貼片一次性慢斷保險絲參數選擇
體積 額定電流 額定電壓 分段能力 認證 類型 品牌
0603T 1A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 1.5A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 2A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 2.5A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 3A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 3.5A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 4A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 5A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德
0603T 6A 32V DC 50A@32V DC UL 慢斷保險絲/延時保險絲/貼片式保險絲/一次性保險絲 華德

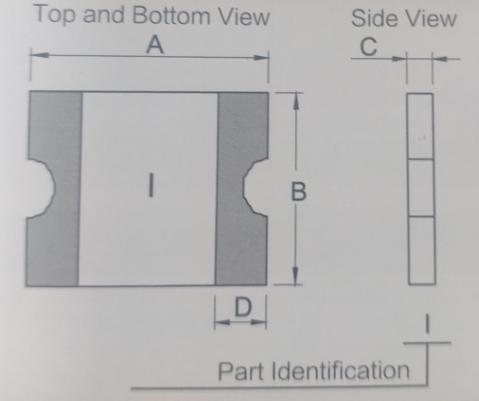

0603封裝尺寸FSML保險絲自恢複

 型號		 Marking
（標識）		 A（寬） B（長） C（高） D（焊接寬度）
Min Max Min Max Min Max Min
TLC-FSML035 C 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML050 F 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML075 H 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML100 I 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML110 I 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML125 J 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML150 L 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML175 O 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML200 S 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSML250 T 1.45 1.85 0.65 1.05 0.65 0.95 0.20
TLC-FSML260 T 1.45 1.85 0.65 1.05 0.65 0.95 0.20
TLC-FSML300 Z 1.45 1.85 0.65 1.05 0.65 0.95 0.20
0603封裝尺寸_0603貼片/自恢複保險絲封裝尺寸
0603封裝尺寸FSML保險絲自恢複參數選擇

型號		 保持電流 跳脫電流 最大電壓 最大電流 最大動作時間 消耗功率 電阻範圍
IH，（A） IT，（A） V max，（V） I，max（A） （A） （Sec） Pd typ，（W） R min R1 max
TLC-FSML035 0.35 0.75 6.00 50.00 8.00 0.10 0.50 0.200 1.000
TLC-FSML050 0.50 1.00 6.00 50.00 8.00 0.10 0.50 0.060 0.350
TLC-FSML075 0.75 1.50 6.00 50.00 8.00 0.20 0.50 0.040 0.250
TLC-FSML100 1.00 2.00 6.00 50.00 8.00 0.30 0.50 0.030 0.120
TLC-FSML110 1.10 2.20 6.00 50.00 8.00 0.30 0.50 0.025 0.110
TLC-FSML125 1.25 2.50 6.00 50.00 8.00 0.40 0.50 0.015 0.095
TLC-FSML150 1.50 3.00 6.00 50.00 8.00 0.50 0.50 0.010 0.080
TLC-FSML175 1.75 3.50 6.00 50.00 8.00 0.60 0.50 0.008 0.070
TLC-FSML200 2.00 4.00 6.00 50.00 8.00 2.00 0.50 0.006 0.065
TLC-FSML250 2.50 5.00 6.00 50.00 8.00 3.00 0.60 0.004 0.050
TLC-FSML260 2.60 5.20 6.00 50.00 8.00 3.00 0.60 0.004 0.045
TLC-FSML300 3.00 6.00 6.00 50.00 8.00 5.00 0.60 0.003 0.040

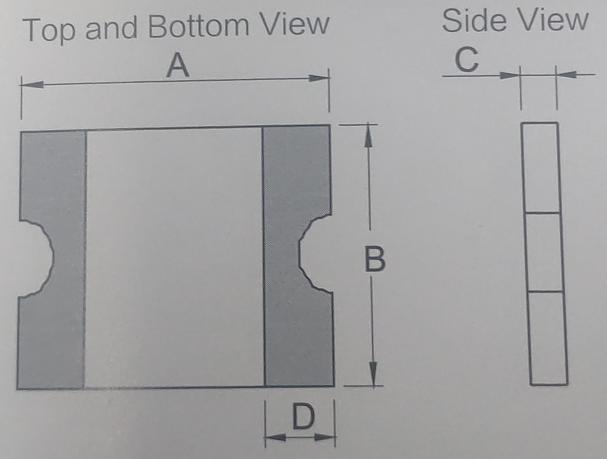

0603封裝尺寸FSMD保險絲自恢複

 型號		 Marking
（標識）		 A（寬） B（長） C（高） D（焊接寬度）
Min Max Min Max Min Max Min
TLC-FSMD010 I 1.45 1.85 0.65 1.05 0.35 0.85 0.20
TLC-FSMD020 - 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSMD035 II 1.45 1.85 0.65 1.05 0.35 0.75 0.20
TLC-FSMD050 ● 1.45 1.85 0.65 1.05 0.35 1.00 0.20
0603封裝尺寸_0603貼片/自恢複保險絲封裝尺寸
0603封裝尺寸FSMD保險絲自恢複參數選擇

型號		 保持電流 跳脫電流 最大電壓 最大電流 最大動作時間 消耗功率 電阻範圍
IH，（A） IT，（A） V max，（V） I，max（A） （A） （Sec） Pd typ，（W） R min R1 max
TLC-FSMD010 0.10 0.30 15 40 0.50 1.00 0.50 0.90 6.00
TLC-FSMD020 0.20 0.50 9 40 1.00 0.60 0.50 0.55 3.50
TLC-FSMD035 0.35 0.75 6 40 8.00 0.10 0.50 0.20 1.40
TLC-FSMD050 0.50 1.00 6 40 8.00 0.10 0.50 0.10 0.80

以上內容主要介紹分享0603封裝尺寸一次性保險絲及0603封裝尺寸自恢複保險絲相關參數。

raybet雷竞技官方网站是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全係列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢複保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您谘詢與合作。
標簽：0603封裝尺寸、0603封裝尺寸一次性保險絲、0603封裝尺寸自恢複保險絲
