常用到熔斷電阻種類有哪些？
Time 發布時間： 2020-09-08
Views 瀏覽次數： 1374 次
原標題:常用到熔斷電阻種類有哪些？
我們的日常生活中，離不了對電的應用，說到電又離不了對電阻器的探討。但凡有電的地區，便會有電阻器的影子。為了方便大家更好認識電阻方麵的知識，今天小編就帶著大家一起來學習下熔斷電阻的種類。

熔斷電阻器介紹

熔斷電阻又稱為保險電阻，熔斷電阻兼具電阻和保險絲兩種功能，平時隻作為電阻器使用。電流過大時，發揮保險絲的作用保護機械設備。貼片熔斷器電阻的顏色通常是綠色的，表麵標有白色數字000或額定電流值，當電路負載為短路故障或過電流時，熔斷器電阻的溫度將在短時間內至500c600c。此時，電阻層因熱量而剝落熔斷，發揮保險的作用，以提高機器整體的安全性為目的。

熔斷電阻的形狀有很多種，有一般的電阻器，也有其他的形狀。 最常用的是以下五種。

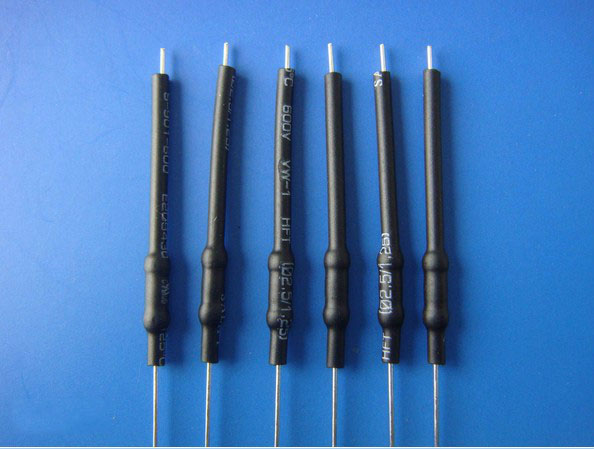

（1）類似二極管或磁珠狀的熔斷電阻
這種熔斷電阻的外形與整流二極管相似，整體為黑色，隻是沒有二極管極性顯示用的白色環。 表麵一般顯示其電流的大小，例如1，5a的文字。 此熔斷電阻通常用於計算機的光驅和主板的鍵盤/鼠標接口電路。

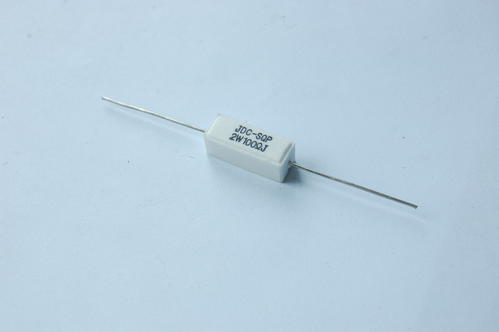

（2）白色小方塊狀的熔斷電阻
這種熔斷電阻的外形與貼片電解電容器相似，但其顏色為白色，表麵表示最大電流的大小，例如400mA，表示其通過的最大電流為400mA。

（3）類似普通電阻器狀的熔斷電阻
這種形狀的熔斷電阻經常用於一些低級主板、光驅和顯示器。 其形狀類似於普通電阻器，顏色一般為綠色或士色，一部分記載有電流值(例如1.1A/2A )，一部分記載有色環。

（4）灰色扁平狀的保險電阻器
這種形狀的熔斷電阻與扁平噸狀的貼片電感相似。 帶有LF110這樣的符號，通常用於主板、筆記本電腦的9針串行通信接口、25針殘奧通道通信接口、顯示器外置接口。

（5）綠色扁平狀的熔斷電阻
這種熔斷電阻是一般的熔斷電阻。 其上有X26、X15、1×1等電流標記，分別表示其電流為2.6A、1.5A、1A。

通過以上文章我們可以清楚了解道比較常用熔斷電阻根據其形狀特點可分為五種類型，具體哪五種在這小編就不在重複。
