自恢複保險絲選型說明指南
Time 發布時間： 2020-08-24
Views 瀏覽次數： 728 次
原標題:自恢複保險絲選型說明指南
自恢複保險絲，是一種過流電子保護元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，摻加導電粒子材料後，經過特殊的工藝加工而成。傳統保險絲過流保護，僅能保護一次，燒斷了需更換，而自恢複保險絲具有過流過熱保護，自動恢複雙重功能。那麽自恢複保險絲如何選型？選型時要注意什麽呢？

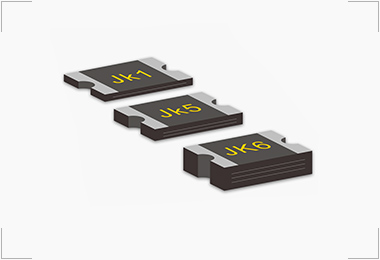

自恢複保險絲選型說明指南
自恢複保險絲選型:

（1）確定電路的以下參數
a，最大工作環境溫度
b，標準工作電流
c，最大工作電壓（Umax）
d，最大故障電流（Imax）

（2）選擇能適應電路最大環境溫度和標準工作電流的自恢複保險絲元件

使用溫度折減{環境溫度（℃）的工作電流（A）}表並選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等於或大於電路標準工作電流值。

（3）將選定元器件的較大電氣設備額定電流與電源電路較大 工作標準電壓和常見故障電流量來做比較

使用電氣特性表來驗證您在第2步中所選的元件是否將采用電路的最大工作電壓和故障電流。查閱裝置的最大工作電壓和最大故障電流。確保Umax和Imax大於或等於電路的最大工作電壓和最大故障電流。

（4）確定動作時間

動作時間是當故障電流出現在整台裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確自恢複保險絲元件的工作時間是很重要的。如果您選擇的元件動作過快，則會出現異常動作或有害的動作。如果元件動作過慢，則受到保護的組件在元件切換到高電阻狀態之前可能損壞。

使用25℃的典型動作時間曲線來確定自恢複保險絲元件的動作時間對於電路來說是過快還是過慢。如果是則返回第2步重新選擇備用元件。

（5）驗證環境工作溫度

確保應用場合的最小和最大環境溫度在自恢複保險絲元件的工作溫度範圍內。大多數自恢複保險絲元件的工作溫度範圍介於-40℃到85℃。

（6）驗證自恢複保險絲元件的外形尺寸

使用外形尺寸表來將您選擇的自恢複保險絲的外形尺寸與應用場合的空間條件比較。

自恢複保險絲選型注意事項:

1）維持電流：在選型過程中，PTC的維持電流應大於線路的正常工作電流，但是，也不能太大，否則當電路中有異常過電流流過時，反應慢，在要求的保護電流下沒有動作，達不到預期的保護效果；也不能太低，否則PTC會誤動作，會影響PTC的使用壽命和線路的正常工作。PTC維持電流這個度，要掌控好，具體可以谘詢專業的技術人員。

2）最大工作電壓：PTC的最大工作電壓要大於等於被保護電路中的電壓，否則容易失效。

3）工作環境溫度：自恢複保險絲對溫度極其敏感，在較高的工作環境溫度下，PTC的維持電流要降額選取。

4）封裝形式：PTC有插件封裝和貼片封裝2大類，貼片器件功率等級相對於插件器件而言，會小一些；
