一分鍾看懂保險絲的工作原理及其結構
Time 發布時間: 2020-06-29
Views 瀏覽次數: 3827
原標題:一分鍾看懂保險絲的工作原理及其結構
我們都知道,當電流流過導體時,因導體存在一定的電阻,所以導體將會發熱。且發熱量遵循著這個公式:Q=0.24I2RT;其中Q是發熱量,0.24是一個常數,I是流過導體的電流,R是導體的電阻,T是電流流過導體的時間;依此公式我們不難看出保險絲的簡單的工作原理了。

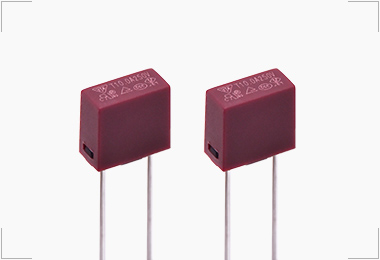

保險絲
當製作及其形狀確定了,其電阻R就相對確定了(若不考慮它的電阻溫度係數)。當電流流過它時,它就會發熱,隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度,保險絲的構造與其安裝的狀況確定了熱量耗散的速度,若產生熱量的速度小於熱量耗散的速度時,保險絲是不會熔斷的。
若產生熱量的速度等於熱量耗散的速度時,在相當長的時間內它也不會熔斷。若產生熱量的速度大於熱量耗散的速度時,那麽產生的熱量就會越來越多。又因為它有一定比熱及質量,其熱量的增加就表現在溫度的升高上,當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。
我們從這個原理中應該知道,您在設計製造保險絲時必須認真地研究您所選材料的物理特性,並確保它們有一致幾何尺寸。因為這些因素對保險絲能否正常工作起了致關重要的作用。同樣,您在使用它的時候,一定要正確地安裝它。
保險絲的構造如何?各有什麽功效?又有什麽要求?
一般保險絲由三個部分組成:
一、是熔體部分,它是保險絲的核心,熔斷時起到切斷電流的作用,同一類、同一規格保險絲的熔體,材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致,最重要的是熔斷特性要一致;
二、是電極部分,通常有兩個,它是熔體與電路聯接的重要部件,它必須有良好的導電性,不應產生明顯的安裝接觸電阻;
三、是支架部分,保險絲的熔體一般都纖細柔軟的,支架的作用就是將熔體固定並使三個部分成為剛性的整體便於安裝、使用,它必須有良好的機械強度、絕緣性、耐熱性和阻燃性,在使用中不應產生斷裂、變形、燃燒及短路等現象;(推薦閱讀:太陽能路燈需要PPTC做過流過溫保護)
電力電路及大功率設備所使用的保險絲,不僅有一般保險絲的三個部分,而且還有滅弧裝置,因為這類保險絲所保護的電路不僅工作電流較大,而且當熔體發生熔斷時其兩端的電壓也很高,往往會出現熔體已熔化(熔斷)甚至已汽化,但是電流並沒有切斷,其原因就是在熔斷的一瞬間在電壓及電流的作用下,保險絲的兩電極之間發生拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性,且呈負電性。石英砂就是常用的滅弧材料。
另外,還有一些保險絲有熔斷指示裝置,它的作用就是當保險絲動作(熔斷)後其本身發生一定的外觀變化,易於被維修人員發現,例如:發光、變色、彈出固體指示器等。

深圳市Raybet雷竞技雷电竞官网有限公司是一家專業代理電子元器件的服務商,電阻器,電感器,保險絲具有極大優勢,保險絲主要代理有華德,天二,億能品牌,海量庫存,原廠技術支持,歡迎谘詢試樣。
標簽:保險絲、保險絲工作原理、保險絲結構
